BQH5礦用本安型編碼器

BQH5礦用本安型編碼器可用于有甲烷、煤塵爆炸等易燃易爆的場合。結構設計科學巧妙，能有效把皮帶行進的速度轉換為脈沖信號（360P/R），通過MHYVRP1×4型電纜傳輸給主機。

產品特點：隔爆兼本安型，安全穩定可靠

防爆型式：礦用本質安全型，防爆標志：Exd[ib] I Mb。
使用環境：煤礦井下有瓦斯、煤塵等爆炸危險的環境。
測量轉速范圍：0～600rpm。

獲取產品報價

158-6236-0173

撥打全國熱線了解更多

性能特點
產品參數
工程案例
相關產品

性能特點

品質過硬

使用進口歐姆龍編碼器內核，直流脈沖發生器不需要調整更換碳刷，使用壽命更長。

提高精度

獨特的雙輪設計，不僅更大限度提高了測量精度，避免設備運行出現飛跳的情況。

使用方便

直流脈沖發生器不需要調整或更換碳刷，方便使用，免去日常維護。

適用性強

配有升級保護配件，廣泛適用于皮帶秤、給料機等各種工業計量設備。

工作原理

【工作原理】

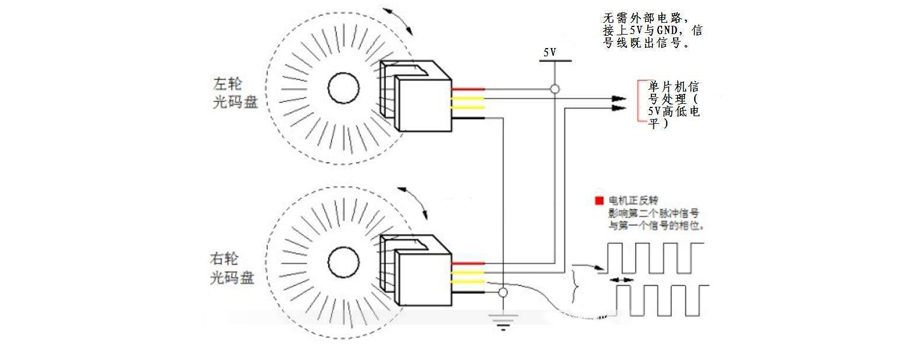

編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件等，去獲得四組正弦波信號組成A、B、C、D，每個正弦波相差90°相位差，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號。另每轉輸出一個Z相脈沖以代表零位參考位。
【工作流程】
編碼器在監測皮帶轉速的同時，將轉速信號自動轉化秤頻率信號。

產品參數

防爆型式	防爆標志	額定工作電壓	工作電流	測量轉速范圍	基本誤差	1路無源頻率信號輸出	頻率范圍0～3600Hz	外型尺寸	整機重量
礦用本質安全型	ExibI Mb	DC5V	≤ 40mA	0～600rpm	≤5%（F.S.）	頻率范圍0～3600Hz	3m	196×221.71×214.86 (mm)	約5.5kg

備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
